Lavorazione a Pantografo - CNC

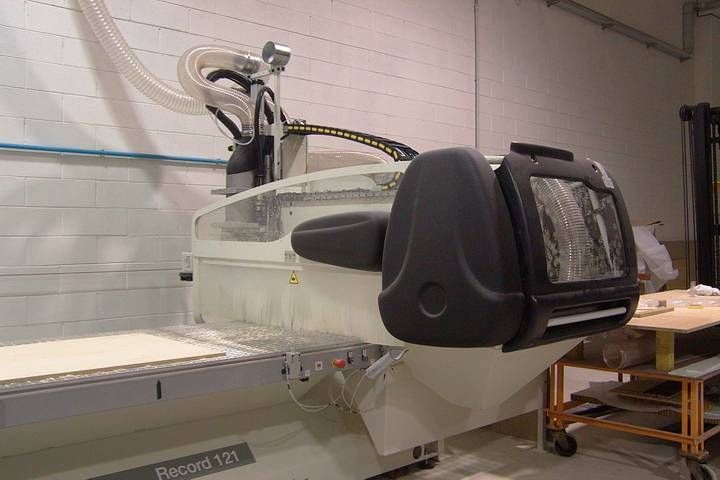

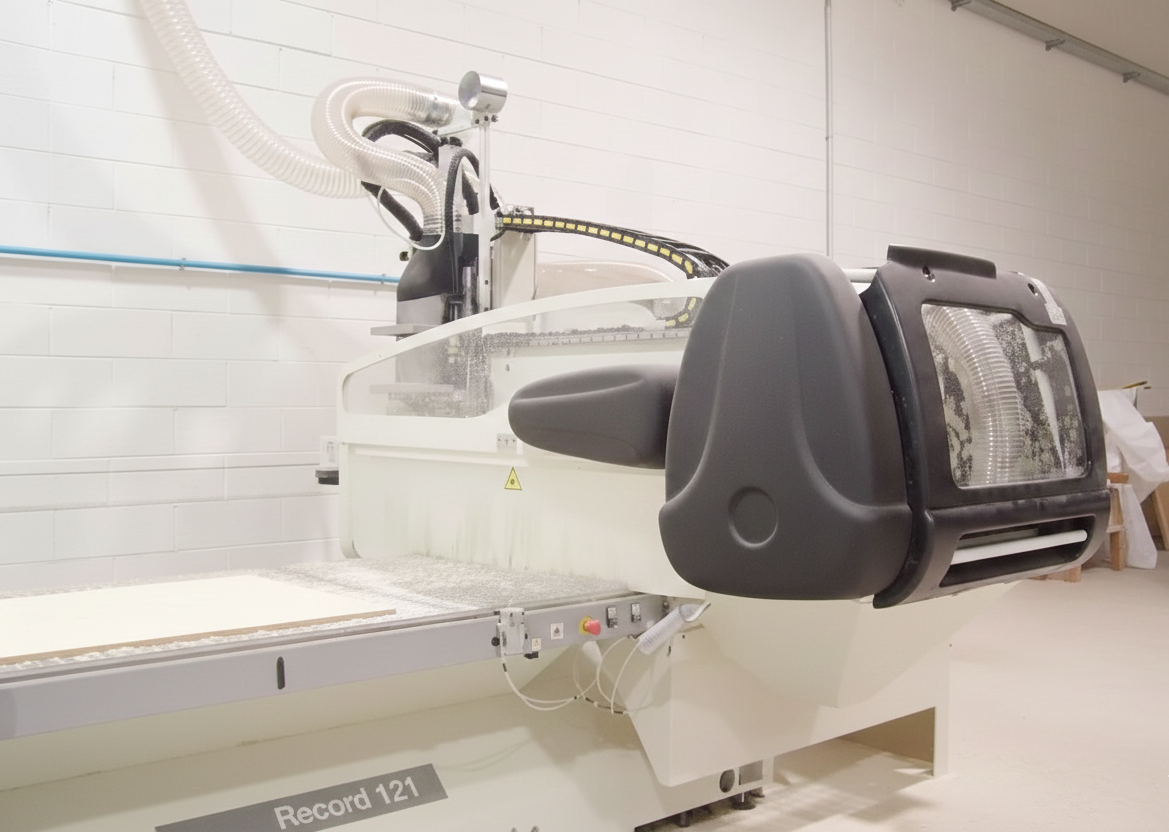

RECORD 121

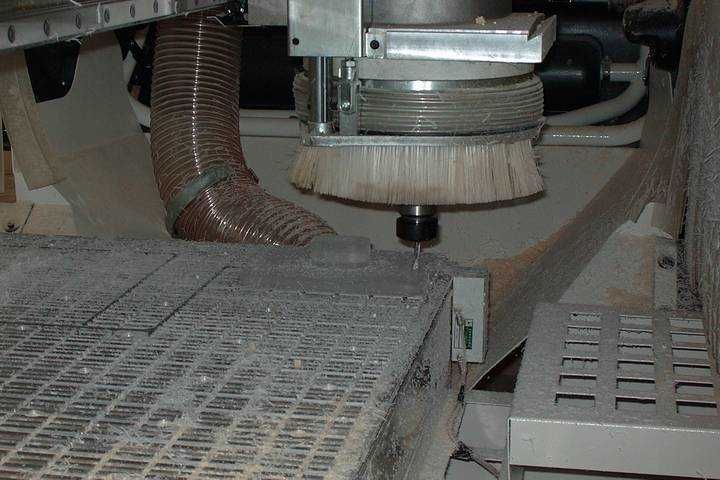

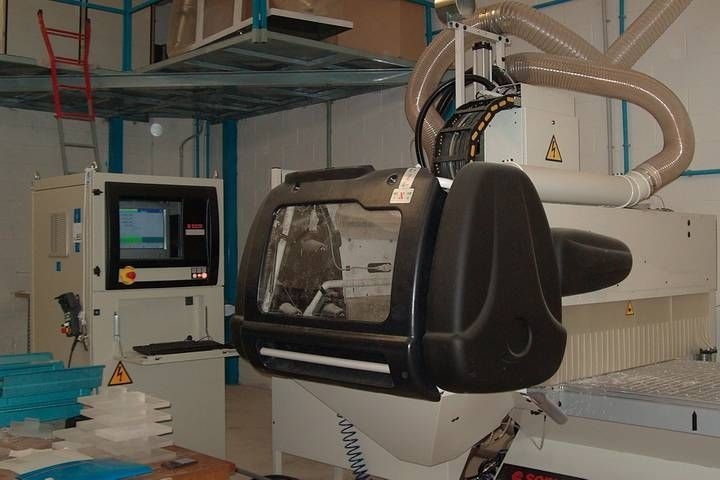

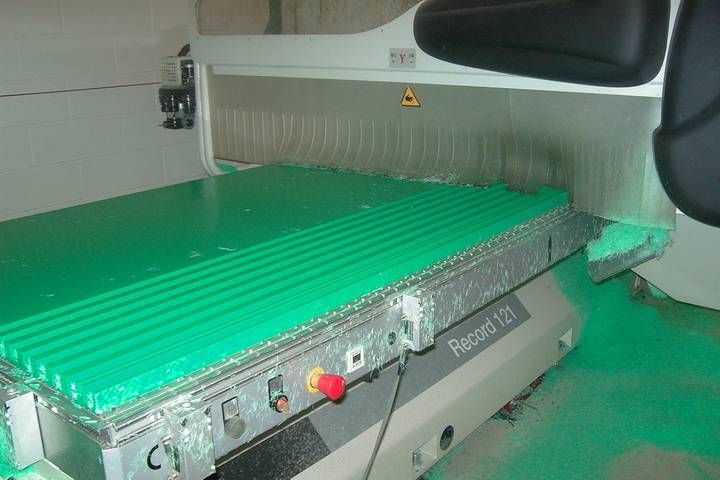

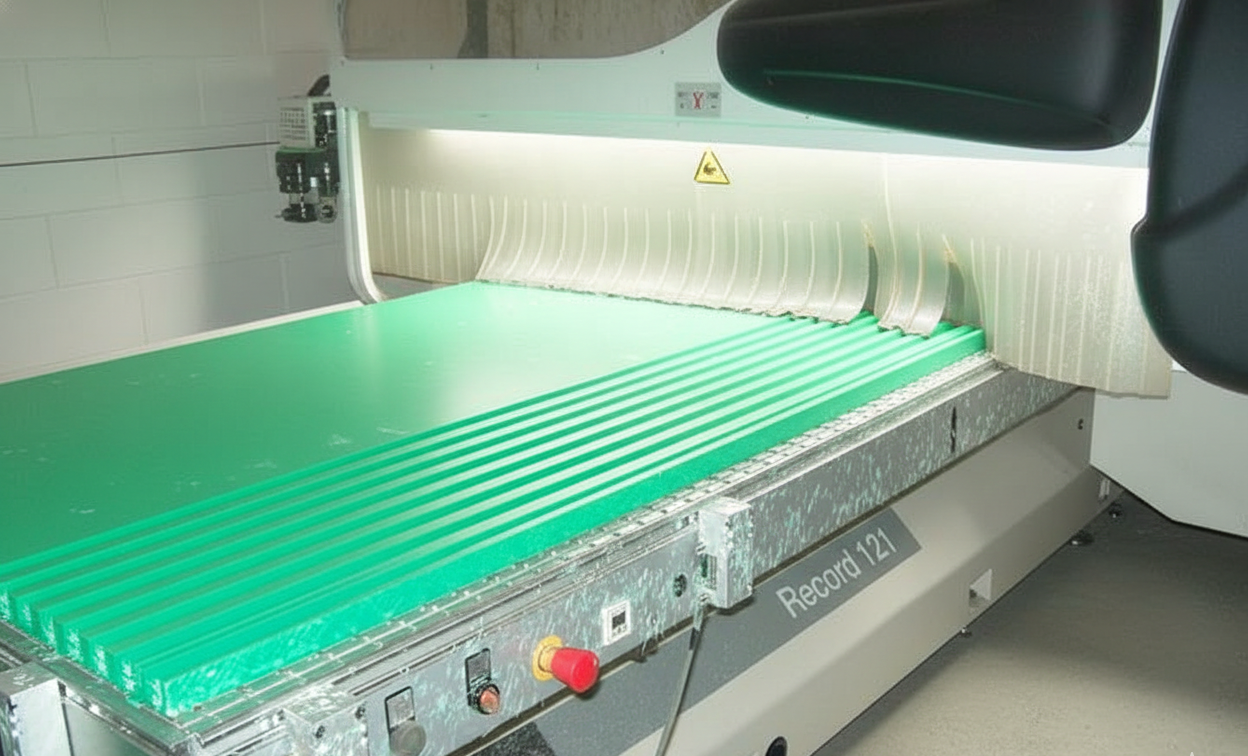

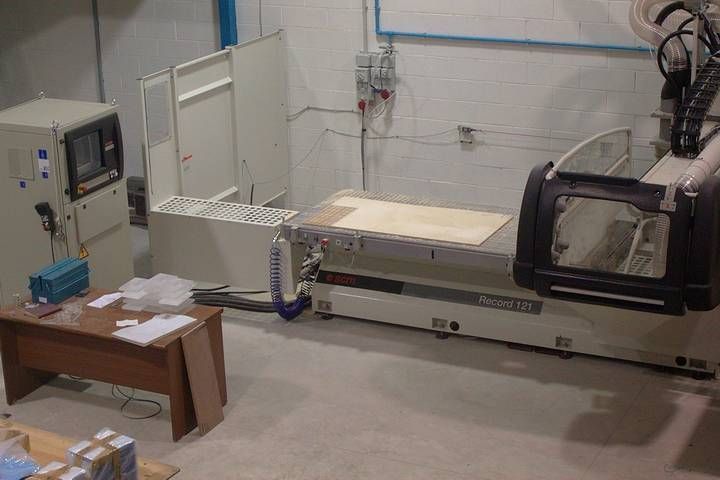

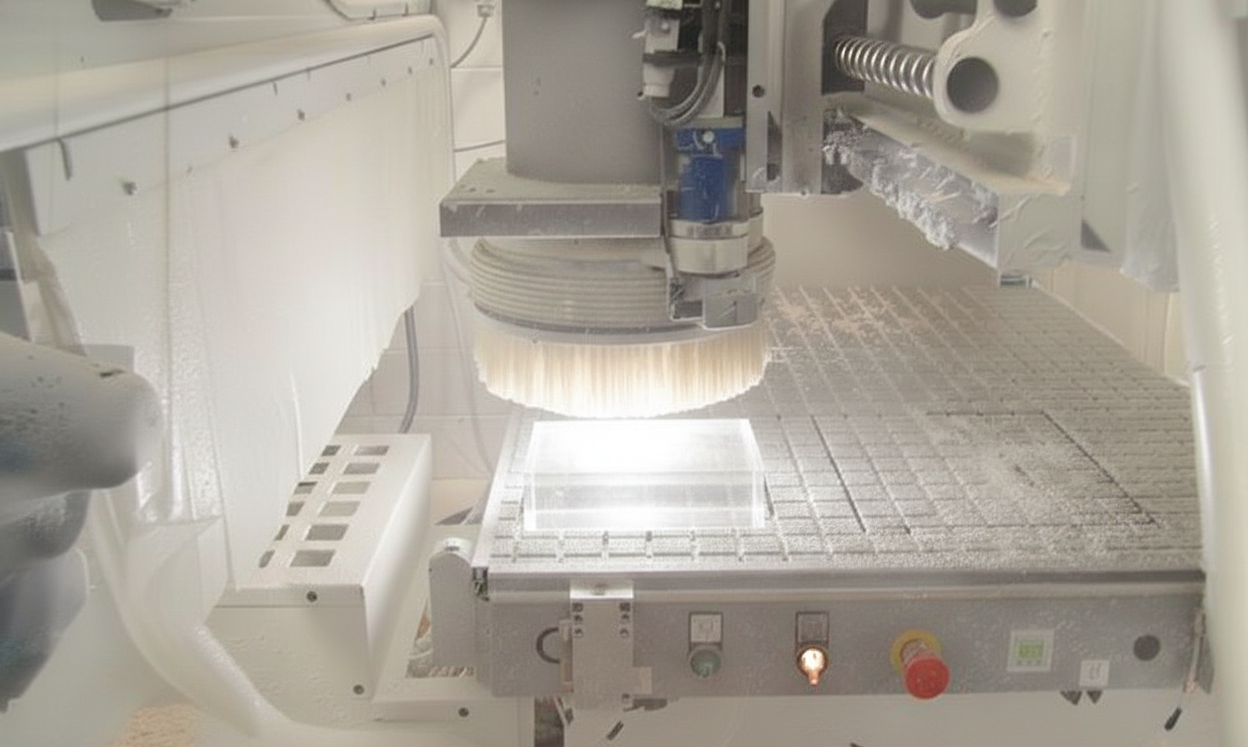

Il pantografo di casa SCM per lavorazioni di fresatura, sgrossatura, foratura, incisione ecc. Col RECORD 121 possiamo lavorare tutti i tipi di materiali plastici, legno, leghe leggere ed altro. Possiede un piano di lavoro di 2850x1200 mm, il cambio utensili automatico con magazzino da 12 utensili. La peculiarità del nostro pantografo a controllo numerico è data da un accessorio che rende la macchina un 4 assi: il vector (considerato il 4° asse) aggiunge un movimento ai 3 presenti in tutti i pantografi. Infatti oltre agli assi X, Y, e Z esiste l'asse "C" che consente la rotazione della testa su se stessa. Grazie a questo e al rinvio angolare abbinato al vector si possono effettuare lavorazioni anche su altre superfici oltre a quella superiore del pezzo dove si lavora di solito e addirittura non necessariamente parallele al piano di lavoro. Un approccio alla lavorazione 3D che rende la macchina una valida via di mezzo tra i 3 assi e i 5 assi. Grazie al CAD-CAM la programmazione risulta più veloce e ci si limita a riprodurre il disegno sul CAD e assegnare le lavorazioni su eventuali piani di lavoro differenti. Esso ci genera il part program che verrà eseguito in macchina.
